Grand tunnel de stockage avec structure en échelle (2 points)
Ce tunnel de stockage de env. 12,20 m de long et env. 12,00 m de large a pour supporter de très grandes charges. Il est livré avec une statique (c.-à-d. un dossier de calcul de structure), vous garantissant un maximum de stabilité même lors de fortes intempéries. L’armature est constituée de profilés en acier entièrement galvanisés et traités anticorrosion qui sont fixés par boulonnage. La structure en arc comprend des poutres en échelle (2 points) très solides. Les poutres en question sont constituées de deux tubes soudés en acier reliés entre eux par plusieurs entretoises. L’espacement entre chaque poutre est de 3 mètres. Les bâches sont en PVC Prime moulé de haute densité (env. 720 g/m² * d’épaisseur). Elles résistent aussi bien aux intempéries qu’aux températures extrêmes (de -30°C à +50°C). Ces bâches sont neuf fois (9x) plus résistantes à la déchirure que les bâches standard du marché. Les bâches sont constituées de trois parties : une bâche d’une seule pièce pour le toit et les côtés, et deux bâches de pignon. Chaque pignon est équipé d’une grande porte qui peut être ouverte mécaniquement et d’un accès pour le personnel avec systèmes à fermeture Eclair. Les bâches sont fermement fixées à l’armature grâce à un système spécial de tendeurs. Le tunnel de stockage peut être utilisé toute l’année et se distingue par une solidité et une stabilité exceptionnelles – même en cas de vents violents. La forme arrondie de la construction répartit les charges exercées sur la structure et empêche l’accumulation de neige, d’eau ou de déchets sur la bâche.
Besoin d’aide ou d’un conseil ? N’hésitez pas à nous contacter au 0973035118 !
Photo non contractuellePossibilités d‘utilisation
- Abri pour le stockage de marchandises, de vrac et de biens
- Garage pour grands véhicules comme les camions, camping-cars, bateaux, etc.
- Etable pour animaux, abri d’élevage bovin, bergerie
- Espace de stockage agricole, stockage de fourrage ou de bois
- Atelier, site de production protégé
- Abri de chantier, stockage de sable
- Espace de stockage industriel flexible, à court, moyen ou long terme
- Abri portatif pour machines
- Point de vente, espace événementiel
Ce tunnel de stockage a de nombreuses applications possibles :

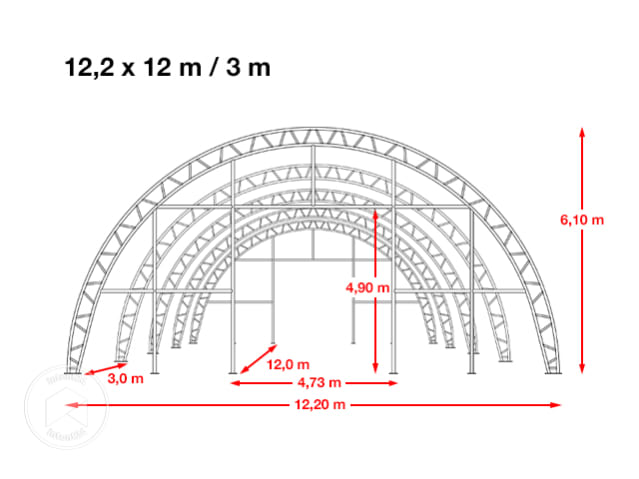

Espace entre les poutres env. 3,0 m.Dimensions
| Largeur : | env. 12,20 m |
| Longueur : | env. 12,00 m |
| Surface : | 12,2 x 12m - 146,40 m² |
| Hauteur au faîtage : | env. 6,1 m |
| Hauteur de l’entrée : | env. 4,9 m |
| Dimensions de la porte : | largeur env. 4,73 m hauteur env. 4,9 m |
| Dimensions de l’entrée pour le personnel : | largeur env. 1,50 m hauteur env. 2,00 m |
| Espace entre les poutres : | env. 3,0 m |
Statique
- Supporte les forces de vent selon la norme DIN EN1991. Stabilité éprouvée même sous les vents de forces maximales mesurées. * *
- La capacité de charge de la statique est exprimée en kg/m² et en forces de vent dans le manuel statique. * *
- La statique respecte les normes suivantes :
- DIN EN 1990
- DIN EN 1991
- DIN EN 1993
- Comme tous les éléments nécessaires au montage, le manuel statique est inclus dans la livraison.
- Selon le terrain, vous pouvez choisir entre un système d’ancrage pour sol meuble ou pour sol dur.
- La statique est exhaustive et est conforme aux dispositions légales en vigueur. *
Plus de sécurité :
La statique a été éditée par le bureau d’ingénieurs allemands VBI.
Les avantages :

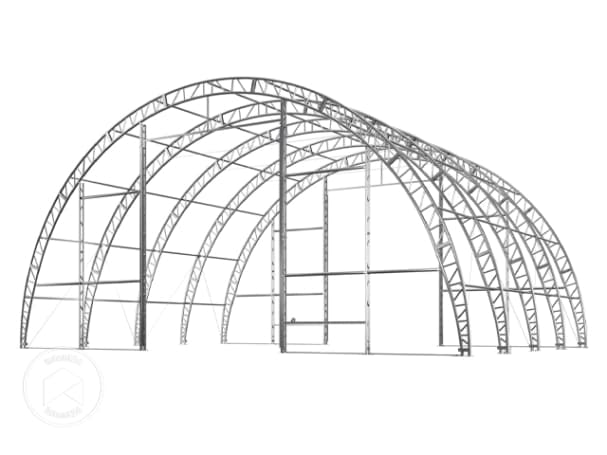

Construction
- Très grande stabilité grâce aux poutres en treillis de forme arrondie, même sous hautes pressions (voir le paragraphe sur la statique)
- 10 ans de garantie contre la corrosion (Conditions de garantie)
- Tubes métalliques extra larges, traités contre la corrosion, galvanisés selon la norme DIN EN ISO 1461
- Diamètres des tubes soudés :
- env. 78 mm vertical
- env. 60 mm horizontal
- Épaisseur de paroi :
- env. 2 mm vertical
- env. 1,6 mm horizontal
- Connecteur :
- env. 78 mm de diamètre
- env. 2 mm d’épaisseur
- Poutre en treillis :
- env. 34 mm de diamètre
- env. 1,4 mm d’épaisseur
- Chacune des poutres en treillis est composée de deux tubes qui sont reliés ensemble par des entretoises.
- Les poutres sont montées sur la longueur tous les 3,0 mètres et sont fixées par boulonnage sur les tubes horizontaux de l’ossature.
- La fixation s’effectue à l’aide de boulons à tête bombée et d’écrous autobloquants.
- Des traverses en acier renforcent la bâche au niveau des côtés et stabilisent davantage l’ensemble de la structure.
- Le tunnel est fixé grâce à un système d’ancrage au sol spécial – aucune sangle supplémentaire n’est requise pour l’ancrage.
- Deux systèmes d’ancrage au sol sont livrés avec le produit : ancrages pour sol dur (M12) ou ancrages massifs pour sol meuble de 1 mètre de long (M16).
- Les pieds d’angles robustes sont dotés d’anneaux métalliques pour y faire passer les tendeurs d'arrimage et ainsi tendre la bâche de toit.
- Chaque pignon du tunnel est équipé d’une large porte qui s’ouvre avec une manivelle.
- Chaque pignon dispose également d’une porte standard pour un accès rapide du personnel.
La structure métallique de ce modèle HIGHLANDER est entièrement galvanisée et traitée anticorrosion. Elle est constituée majoritairement de poutres en échelle (2 points) très stables de forme arrondie.
Photo non contractuelle

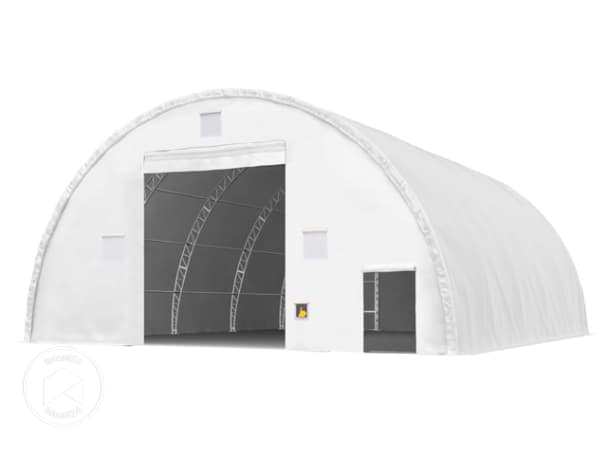

Photo non contractuelleBâche
- 5 ans de garantie sur les toiles en PVC correctement montées (Conditions de garantie)
- Toile PVC moulé de haute qualité avec membrane intérieure. Toile certifiée DIN EN ISO 527
- Résistance à la déchirure neuf fois plus élevée (x9) que les toiles en PVC standard trouvables dans le commerce
- PVC ignifugé, difficilement inflammable, certifié DIN 4102 M1/M2
- Très grande résistance aux différences de température (de -30°C à +50°C)
- Matériau de longue durée de vie : haute protection contre les rayons UV et les intempéries
- Protection optimale de vos biens contre les rayons du soleil (indice de protection 80+)
- Bâche 100% imperméable : les coutures sont thermo-soudées.
- La bâche est constituée de trois parties :
- Une bâche d’une seule pièce pour le toit et les côtés équipée de déflecteur de vent au sol
- Deux pignons qui comportent chacun une entrée, des clapets de ventilation et un accès pour le personnel (avec déflecteurs de vent au sol)
- Système d’ouverture par traction à l’entrée de chaque pignon, qui s’ouvre avec une manivelle
- Sur chaque pignon se trouve une grande entrée principale dotée d’un système par fermeture Eclair.
- Chaque pignon dispose de trois clapets de ventilation qui régulent la circulation de l’air et évitent la formation de condensation.
- Un système professionnel de sangles et de tendeurs est présent sur les côtés des pignons : il maintient le positionnement de la toile de toit qui reste toujours bien tendue et centrée. Son réajustement est possible après le montage.
- Des élastiques assurent la fixation des bâches de pignons.
- Des tendeurs supplémentaires situés dans la toile de toit et dans les pignons stabilisent davantage la bâche.
- Œillets en laiton inoxydable
Bâche Prime particulièrement résistante de haute densité conçue pour une utilisation toute l’année, même dans des conditions météorologiques extrêmes.
Bâche anti-feu
Le matériau en PVC certifié ignifuge respecte les normes européennes en vigueur :
Certification selon norme EN 13501-1 (2016) *9)
En vigueur dans les pays suivants : D, F, GB, I, E, PL, RO, NL, GR, P, B, CZ, HR, A, BG, DK, SE, HU, SK, FIN, IRL, LT, LV, EST, L
Selon les dispositions européennes en vigueur, cette certification remplace les normes antérieures :
- D – DIN 4102 – B1/B2
- I - UNI 8456
- F – M2
- DK, S, N – SIS 650082
- CH – BKZ 5.2
Garanties et services
- 10 ans de garantie contre la rouille pour la structure tubulaire (Conditions de garantie)
- 5 ans de garantie sur les toiles PVC correctement montées (Conditions de garantie)
- 10 ans de garantie pour la disponibilité des pièces de rechange
- Meilleur prix garanti ! Si dans les 10 jours suivants votre achat, vous trouvez le même produit moins cher chez un concurrent, nous vous remboursons la différence.
- Paiements sécurisés en ligne et par téléphone, logiciels sécurisés et codage des transactions bancaires
- Conseils gratuits personnalisés
Nous offrons des garanties basées sur plus de 30 ans d’expérience et des services uniques en France. Le client est au centre de toutes nos attentions.
Photo non contractuelleMontage
- Le hangar peut être monté soi-même, même sans connaissances techniques particulières.
- Peut immédiatement être installé ; aucune fondation particulière n’est nécessaire.
- Dans bon nombre de cas, un permis de construire n’est pas nécessaire
- Remarque : pour ériger la structure, un dispositif de levage (chariots élévateurs, chargeurs, etc.) peut être utilisé pour gagner du temps.
Notice de montage détaillée avec instructions et schémas de montage : la numérotation de chaque pièce permet une installation rapide et sans complication.
Photo non contractuelleLivraison
- Emballage / colisage : caisses tout en acier protégées contre la corrosion et l’humidité.
- Le hangar est livré par transporteur. La livraison comprend plusieurs caisses.
- Pour décharger les caisses du camion, veuillez vous équiper d’un chariot élévateur avec une haute capacité de charge ou organiser le déchargement.
- Selon les dimensions du produit, le déchargement ne pourra être effectué que par le côté du camion (pas de l’arrière du camion !)
- En cas de doute, appelez nos conseillers pour plus d’informations au 0973035118.
En bref
- Excellente protection contre les conditions météorologiques telles que le vent, le soleil, la pluie, la grêle et la neige
- Investissement très rentable :
- Prix d'achat considérablement plus économique que les bâtiments en dur
- Entreposage mobile et flexible qui s’adapte à vos besoins professionnels
- Utilisable pendant des années ; construction robuste en acier galvanisé et stabilité statique sous garantie
- Prix d'achat considérablement plus économique que les bâtiments en dur
- Accès fonctionnels adaptés aux activités professionnelles : grande et petite portes de passage.
- Nécessite peu de maintenance, nettoyage simple
Qualité de service INTENT24
- Plus de 100 employés sont à votre service ; conseils de spécialistes basés sur une forte expérience
- Marque européenne de renommée internationale pour tentes en toile PVC allant jusqu'à 288 m²
- Création permanente de nouveaux produits compatibles avec les anciens modèles
- Grande disponibilité de produits : plus de 20 000 tentes et 100 000 pièces de rechange sont en stock et disponibles sur demande
- Livraison rapide et sécurisée partout en France et en Europe
- Large choix de couleurs et de modèles, proposés dans différents matériaux et dimensions
- Nombreux services pour professionnels (dont l'achat avec exonération de TVA)
Dimensions
| Largeur de l'entrée | env. 4,73 m |
| Hauteur d'entrée | env. 4,9 m |
| Hauteur au faîtage | env. 6,1 m |
| Dimensions de la porte | env. 4,73 x 4,9 m |
Matériel
| Bâche de toit | env. 720 g/m² |
| Ø des tubes en acier | vertical env. 76 mm / horizontal env. 60 mm |
| Epaisseur des tubes | vertical env. 2 mm / horizontal env. 1,6 mm |
| Ø des raccords | env. 76 mm |
| Epaisseur des raccords | env. 2,0 mm |
| Matière des bâches | PVC |
| Ignifugée / anti feu | Oui |
| Matériel de la construction | Acier |
Résistance aux intempéries
| Charge due à la neige | env. 104 kg/m² *5) |
| Charge due au vent | force du vent maximale 10 *5) |
| Ancrage au sol | Oui |
| Manuel de statique | Oui |
Avez-vous des questions ?
Ecrivez-nous !
Notre équipe de conseillers vous rappelle le plus vite possible !
| N° d'article : | 49567 |
| Dimensions : | 12,2x12m |
| Poids : | 2500 kg |
| Matériel : | PVC |
| Couleur : | blanc |
| Nombre de cartons : | 3 |
 Notice de montage | |
Commander une pièce de rechange
Vous avez besoin d’une pièce de rechange pour votre tente ? Pas de problème ! INTENT24 garantit la disponibilité des pièces de rechange pour votre tente pour une durée de 10 ans à partir de la date d’achat. Appelez dès maintenant notre service client ou utilisez notre formulaire en ligne pour passer commande !
Consignes de sécurité
- Merci de suivre les consignes de sécurité inscrites dans la notice de montage.
Remarque d'autorisation
Dans certains pays, dont la France, les tentes peuvent être soumises à une autorisation d'installation (généralement pour une surface supérieure à 75m²). Le propriétaire de la tente est seul responsable de s'assurer que les règlementations locales soient respectées et que l'installation soit correctement effectuée.
- 4*)Lors de l’utilisation, respecter les consignes de sécurité indiquées dans la notice de montage.
- 5*)Les valeurs mentionnées concernant les charges dues au vent et à la neige sont valables individuellement et ne doivent pas apparaître simultanément.
- 6*)Les valeurs explicites de résistance au vent et à la neige sont précisées dans chaque manuel statique.*
- 7*)Veuillez respecter les consignes de montage de la tente. Pour des raisons de sécurité, la neige fraîche doit fréquemment être enlevée du toit.
- 8*)Sur la base de l'expérience actuelle de nos spécialistes, sans prise en compte des futures garanties.
- 9*)Les produits avec fenêtres sont exclus. La matière des fenêtres est inflammable. En cas de danger, elle se dissout de telle sorte que l’air pur puisse constamment circuler à l’intérieur de la structure.
- 11*)Le dédouanement à l'importation et à l'exportation est le "fait" des autorités douanières.
Les droits de douane et la TVA suisse vous sont facturés séparément par le
prestataire des services d'expédition - 13*)Veuillez noter que les délais de livraison peuvent être rallongés pour toute commande de plusieurs articles !
- 20*)En raison de fluctuations liées à la production, des écarts d´une marge de tolérance de 10 % peuvent se produire. Cela n'affecte pas la qualité de la bâche.
